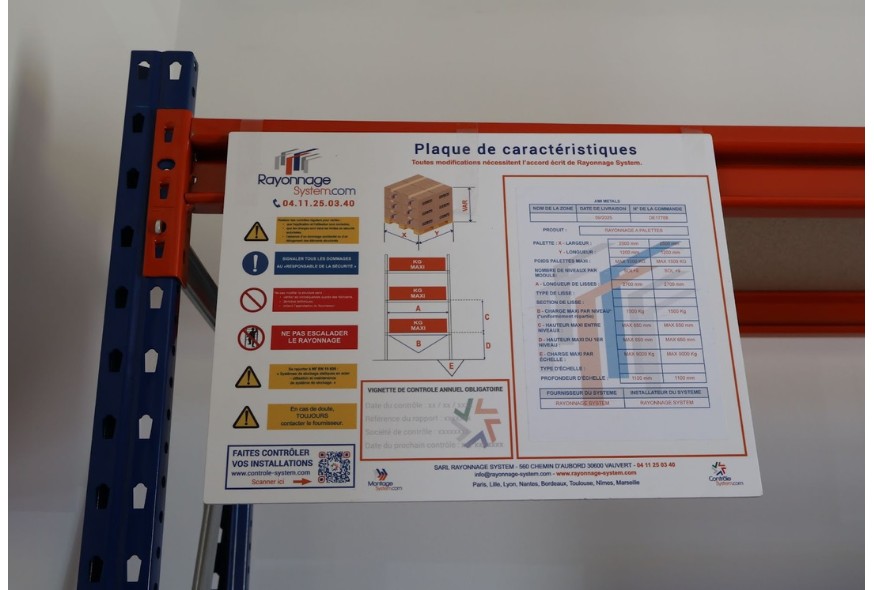

Guide de conformité et sécurité pour la plaque de charge des rayonnages métalliques

Dans l’écosystème de la logistique industrielle, la sécurité repose sur la précision des données techniques. La plaque de charge n’est pas une simple étiquette informative mais un document de conformité rigoureux encadré par la norme européenne EN 15635. En tant qu’expert en solutions de stockage, Rayonnage System vous apporte l’expertise nécessaire pour transformer cette obligation légale en un véritable levier de prévention et de performance opérationnelle.

Pourquoi la plaque de charge est l’organe vital de votre structure de stockage ?

Chaque rayonnage métallique possède des limites de résistance structurelle calculées selon des modèles de physique mécanique précis (Eurocode 3). La plaque de charge synthétise ces calculs complexes pour les utilisateurs finaux. Sans cette signalétique, le risque de dépassement du seuil d’élasticité de l’acier est constant, mettant en péril l’ensemble de l’entrepôt.

Les trois fonctions critiques de votre signalétique de sécurité

- Prévention du risque d’effondrement : elle définit la Charge Uniformément Répartie (CUR) pour éviter la torsion irréversible des lisses.
- Garantie de responsabilité juridique : en cas d’accident, l’absence de plaque conforme dégage la responsabilité des assureurs et engage directement celle du chef d’établissement.
- Aide à l’optimisation logistique : elle sert de guide quotidien aux caristes pour organiser les flux de marchandises en fonction du poids réel des palettes.

Synthèse technique des données de la norme EN 15635

Pour qu’une plaque soit validée lors d’un contrôle de la CARSAT ou de l’inspection du travail, elle doit présenter des informations structurées et lisibles. Voici les spécifications techniques que Rayonnage System intègre systématiquement dans ses installations :

Tout d'abord, la capacité de charge par niveau, impérativement exprimée en kilogrammes (kg) ou en Décanewtons (daN), constitue la première ligne de défense contre la rupture des lisses porteuses. Ce calcul unitaire garantit que chaque paire de lisses supporte le poids des palettes sans subir de déformation plastique irréversible.

Au-delà du niveau individuel, l'expertise de Rayonnage System se concentre sur la charge par travée. Cette valeur représente la somme totale de la charge verticale appliquée à une section du rayonnage. Son respect est crucial pour prévenir l’écrasement des montants d’échelles, évitant ainsi un effondrement en cascade de la structure. Pour surveiller l'intégrité du matériel en temps réel, la norme impose le contrôle de la flèche maximale. Celle-ci doit respecter un ratio de déformation inférieur à L/200 (où L est la portée de la lisse). Ce ratio sert d'indicateur visuel immédiat pour détecter une surcharge critique avant que l'accident ne survienne.

La stabilité globale de l'édifice est également dictée par la hauteur du premier niveau, mesurée précisément du sol jusqu'au sommet de la première lisse. Cette donnée est fondamentale car elle définit le point de pivotement et le ratio d'élancement de la structure. Un réglage inapproprié fragilise l'ensemble du système. Enfin, chaque installation certifiée par Rayonnage System assure une traçabilité totale. L'intégration de l'identifiant du fabricant et de l'année d'installation sur chaque plaque de charge permet un suivi précis du vieillissement du matériel, garantissant un cycle de maintenance préventive conforme aux standards européens les plus stricts.

L'expertise Rayonnage System dans le calcul de la charge admissible

La capacité de charge d’un rack ne s'improvise pas, elle résulte d'une note de calcul complexe. Une modification mineure, comme le déplacement d'une lisse de seulement 10 cm, peut réduire la capacité de charge totale d'une échelle de près de 15%.

L'analyse de l'expert :
La résistance d'une échelle est directement corrélée à la distance entre le sol et le premier niveau de dépose. Plus cet espace est grand, plus l'effort de flambement (torsion verticale) sur les montants est élevé.

Formule de vérification de la flèche admissible

Pour identifier une surcharge visuelle, nos ingénieurs utilisent le ratio de flexion suivant :

fmax = L/200

(Si L est une lisse de 2700 mm, une courbure dépassant 13,5 mm signale une situation de danger immédiat).

Maintenance et mise à jour de la signalétique de conformité

Le cycle de vie d'un entrepôt est dynamique et évolutif. Rayonnage System préconise une mise à jour immédiate de vos plaques de charge dans les situations suivantes :

- Modification structurelle : ajout, retrait ou changement de hauteur d'un niveau de lissage.
- Remplacement de composants : installation de nouvelles lisses avec des sections d'acier différentes.
- Audit de sécurité annuel : si une déformation résiduelle de l'acier est détectée lors de l'inspection périodique obligatoire.

L’engagement de sécurité totale par Rayonnage System

La plaque de charge est bien plus qu'un simple panneau, c'est le garant de la pérennité de votre outil de travail. En confiant la gestion de vos rayonnages à Rayonnage System, vous bénéficiez d'un audit de conformité rigoureux et d'une signalétique précise, certifiée par des notes de calcul d'ingénierie.

Ne laissez aucune place à l'incertitude dans votre zone de stockage. Assurez-vous que chaque kilo entreposé respecte les limites structurelles de votre bâtiment.

Votre signalétique est-elle réellement à jour ?
Contactez dès maintenant Rayonnage System

FAQ sur les plaques de charge

Est-il obligatoire d’installer une plaque par allée ?

Absolument. La réglementation exige que la signalétique soit visible à chaque entrée d'allée et à chaque extrémité de rayonnage afin que tout opérateur puisse consulter les limites de charge avant d'entamer une manœuvre de dépose.

Peut-on imprimer ses propres plaques de charge ?

C’est une pratique à haut risque. Seul le constructeur ou un expert qualifié comme Rayonnage System détient les notes de calcul spécifiques permettant de certifier les charges admissibles. Une erreur de calcul manuel engage votre responsabilité pénale en cas de sinistre.

Pourquoi la charge doit-elle être "uniformément répartie" ?

Les lisses sont conçues pour supporter un poids équilibré. Une charge concentrée sur un seul point (palettes hors gabarit ou mal centrées) multiplie les contraintes mécaniques et peut provoquer un décrochage, même si le poids total est inférieur à la limite indiquée.
