Plateforme industrielle : préparer votre étude

Votre entrepôt manque de place, mais une partie de sa hauteur reste inutilisée. Installer une semble alors une piste évidente : créer un niveau supplémentaire pour stocker, préparer des commandes ou aménager un espace de travail. Pourtant, entre l’idée et une implantation exploitable, plusieurs questions doivent être résolues.

Quelle surface souhaitez-vous réellement récupérer ? Que comptez-vous installer dessus ? Comment les marchandises arriveront-elles à l’étage ? Et que doit-il rester possible sous la structure ?

Pour préparer l’étude d’une plateforme industrielle, réunissez un plan coté, les hauteurs disponibles, la description des usages, les caractéristiques des charges, les informations sur le sol et les contraintes de circulation. Des photos du bâtiment permettent de compléter ce premier dossier. Vous n’avez pas besoin de connaître toutes les réponses dès le départ : il faut surtout distinguer les données vérifiées des hypothèses à préciser.

Nous proposons des plateformes mezzanines sur mesure, étudiées selon le bâtiment, les charges et les flux de l’activité. Cette approche permet de relier la conception de la structure à son utilisation quotidienne.

DEMANDEZ UN DEVIS GRATUIT & RAPIDE

Commencez par ce qui se passera sur la plateforme

« Nous voulons une mezzanine de 100 m². » La demande donne une première indication, mais elle ne décrit pas encore le projet.

Une surface destinée à recevoir des cartons prélevés à la main ne répond pas aux mêmes besoins qu’un atelier équipé de machines. Un espace d’archives, une réserve de pièces détachées et une zone de préparation de commandes ont également des contraintes différentes.

Décrivez ce qui sera stocké, la manière dont les équipes travailleront et la fréquence des déplacements. Précisez aussi ce qui continuera à fonctionner au rez-de-chaussée. Un poste de travail permanent, une machine ou une allée de chariot peuvent conditionner la position des futurs poteaux.

Pensez aux évolutions déjà envisagées. Si vous prévoyez d’installer des rayonnages supplémentaires ou de changer l’usage du niveau supérieur, signalez-le avant le dimensionnement. Une évolution anticipée peut être étudiée ; une modification ultérieure nécessite de vérifier la compatibilité de la structure.

Un plan utile montre aussi les obstacles

La longueur et la largeur du bâtiment ne suffisent pas. Le relevé doit faire apparaître les poteaux existants, les portes, les quais, les machines, les rayonnages et les passages à conserver.

La hauteur mérite une attention particulière. Mesurez la hauteur libre jusqu’au premier obstacle, qui peut être une poutre, une gaine ou un équipement technique. La hauteur au faîtage ne représente pas forcément le volume utilisable.

Il faut ensuite distinguer la hauteur nécessaire sous la plateforme, l’épaisseur de sa structure et la hauteur disponible au-dessus du plancher. Ces trois dimensions déterminent les usages possibles.

Prenons une hypothèse simple : un bâtiment présente une hauteur libre de 6 mètres, et l’activité exige de conserver 2,80 mètres sous la structure. Il serait incorrect d’en déduire immédiatement que le niveau supérieur disposera de 3,20 mètres. Les poutres, le plancher et les équipements présents occupent eux aussi une partie du volume.

Pour préparer les échanges, un croquis coté accompagné de photographies d’ensemble et de vues des obstacles constitue déjà un support pertinent. Indiquez les mesures approximatives comme telles : une estimation ne doit pas être confondue avec un relevé validé.

La charge au mètre carré ne raconte pas toute l’histoire

La charge d’exploitation est une donnée centrale de l’étude d’une plateforme industrielle. Elle doit traduire l’usage réel du plancher, plutôt qu’être choisie uniquement parce qu’une valeur paraît rassurante.

Trois situations doivent être distinguées : une charge répartie sur une surface, une charge concentrée sur une petite zone et une charge transmise par les roues d’un équipement de manutention.

Voici un exemple de calcul volontairement simplifié. Vingt cartons de 15 kg représentent 300 kg. Répartis sur 2 m², ils correspondent à une moyenne de 150 kg/m². Ce calcul décrit uniquement ces cartons et cette surface ; il ne permet pas de fixer la capacité nécessaire de toute la plateforme.

Ajoutez maintenant un rayonnage chargé posé sur quelques pieds. Les efforts transmis au plancher sont localisés. La moyenne calculée sur l’ensemble de la pièce ne suffit plus à décrire la sollicitation.

Transmettez donc le poids des marchandises, celui des équipements, leur implantation et leurs surfaces d’appui. Pour un appareil roulant, précisez le poids en charge, le nombre de roues et, si vous les connaissez, leurs caractéristiques. Les fiches techniques des équipements peuvent être particulièrement utiles.

Nous proposons des configurations de plateformes pouvant être étudiées pour des charges de 250 à 1 000 kg/m², selon le projet. Cette plage ne constitue pas une capacité garantie pour chaque installation : le dimensionnement doit confirmer les hypothèses retenues.

Le sol existant fait partie du projet

Une mezzanine reporte les efforts de sa structure vers ses appuis. Le sol doit donc être étudié en fonction des charges transmises par les poteaux.

Une dalle qui supporte aujourd’hui une activité de stockage ne peut pas être considérée automatiquement comme adaptée à la nouvelle implantation. L’apparence du béton, ou son épaisseur seule, ne permet pas de conclure.

Si vous disposez des plans de la dalle, de documents de construction ou d’une étude antérieure, joignez-les au dossier. Signalez également les fissures visibles, les joints, les caniveaux et les réseaux enterrés connus.

En l’absence de documents, dites-le dès le premier échange. Cette incertitude pourrait orienter les vérifications nécessaires avant de valider les appuis et les ancrages. Mieux vaut identifier une information manquante au démarrage que découvrir sa nécessité une fois l’implantation avancée.

Les accès peuvent changer toute l’organisation

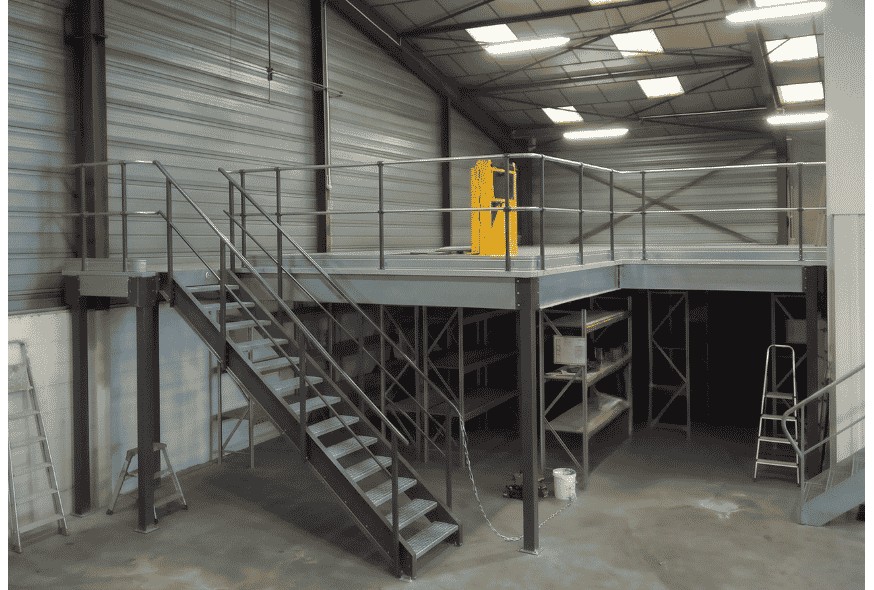

Créer un niveau de stockage implique de prévoir comment les personnes et les marchandises y accéderont.

Combien d’opérateurs utiliseront la plateforme ? À quelle fréquence ? Les produits monteront-ils à l’unité, en bacs ou sur palettes ? Où seront-ils déposés avant d’être rangés ?

Ces réponses influencent la position des escaliers et des zones de transfert. Elles permettent aussi d’éviter qu’un accès soit placé devant une porte ou qu’une aire de dépose gêne les circulations.

Dans sa fiche consacrée à la sécurisation des mezzanines, l’INRS souligne le rôle des escaliers, des garde-corps et des moyens mécanisés de manutention pour réduire les risques de chute. Ces équipements doivent être intégrés à la réflexion sur l’usage du niveau supérieur.

Un accès bien placé se juge aussi à l’usage. Quelques mètres supplémentaires parcourus à chaque déplacement peuvent devenir une contrainte répétée tout au long de la journée.

Un exemple : 120 m² créés ne donnent pas 120 m² de stockage

Imaginons un distributeur de pièces détachées qui souhaite créer une plateforme de 12 mètres sur 10 mètres, soit 120 m². Le responsable prévoit d’y installer des rayonnages pour des cartons et des bacs. Sous la plateforme, une zone de préparation doit rester accessible.

Au premier examen, la surface paraît répondre au besoin. Mais l’implantation doit également réserver les circulations, l’arrivée de l’escalier et une aire de dépose.

Si l’on retient, uniquement pour cette simulation, 20 m² de circulation et d’accès et 8 m² pour la dépose, il reste 92 m² pour l’implantation des équipements de stockage. Ces valeurs ne sont pas des ratios standards : elles servent à montrer la différence entre surface créée et surface affectée au stockage.

L’étude doit alors examiner plusieurs variables ensemble : dimensions des rayonnages, nombre de niveaux, poids par tablette, fréquence de prélèvement et position des poteaux. Déplacer un poteau peut faciliter le travail au sol, mais modifie aussi les portées et la conception de la structure.

C’est ce type d’arbitrage technique qu’il faut préparer : chercher une implantation cohérente avec les charges et les flux, plutôt que retenir uniquement le plus grand rectangle disponible.

Le budget dépend de ce que vous voulez préserver

Deux plateformes de même surface peuvent correspondre à des projets très différents.

L’une peut disposer d’une implantation régulière et d’un accès simple. L’autre doit contourner une machine, maintenir une circulation dégagée et être montée dans un entrepôt qui continue à fonctionner.

Le prix dépend ainsi de la structure, des charges, du plancher, des accès et des conditions d’installation. Une comparaison pertinente doit porter sur un périmètre identique, comprenant les équipements et les prestations nécessaires.

Indiquez votre enveloppe budgétaire si elle est définie. Précisez aussi vos priorités : surface supplémentaire, passage libre sous la mezzanine, évolutivité ou limitation des interruptions d’activité. Cela aide à examiner les compromis possibles.

Pour le calendrier, distinguez la date souhaitée de mise en service des périodes réellement disponibles pour les travaux. Les accès de livraison, les possibilités de déchargement et la coactivité doivent être connus suffisamment tôt.

Transformez vos informations en un dossier exploitable

Le premier dossier peut rester simple. Un plan coté, des photographies, une description des usages et un tableau des charges offrent une base claire.

L’adresse du site permet également de préparer les échanges sur la livraison et le montage. Pour un projet à Lyon, à Nîmes ou ailleurs en France, les caractéristiques du bâtiment et ses accès restent déterminants.

Votre projet est encore au stade du croquis ? Transmettez les dimensions dont vous disposez, quelques photos et la description de votre besoin à Rayonnage System. Signalez les données qui restent à vérifier : elles pourront être précisées au cours des échanges.
