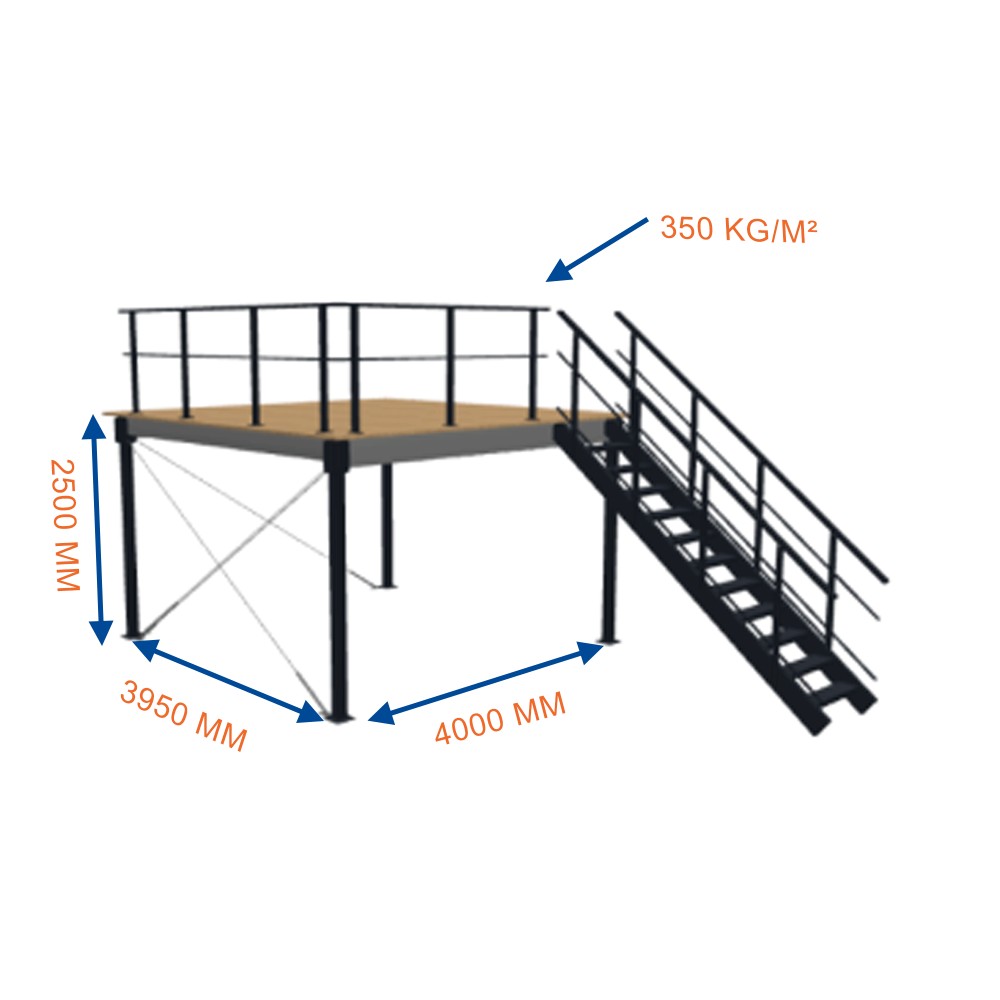

Plateforme mezzanine de stockage industrielle 4 × 4 m – Charge admissible 350 kg/m²

Caractéristiques techniques de la plateforme :

- Longueur en tête de montant hors tout connecteur : 4000 mm
- Longueur au sol hors tout platine : 3950 mm
- Profondeur au sol hors tout platine : 3950 mm
- Profondeur en tête de montant hors tout connecteur : 3951 mm
- Hauteur sur plancher : 2500 mm
- Hauteur minimum sous lisses : 2220 mm
- Hauteur minimum sous solives : 2270 mm
- Entraxe maximal entre solives : 683 mm
- Nombre de contreventements : 2
- Charge de service maximale uniformément répartie : 350 kg/m²
- Charge roulante (transpalette manuel) : Oui
- Charge maximale par montant : 1373 kg
- Descente de charge maximale par platine : 3,5 kg/cm²
- Empreinte carbone du projet (hors transport) : 4935,77 kgCO₂e

Le poids des équipements (hors plateforme), tels que l’éclairage, le sprinklage et les autres équipements, est à déduire de la charge de service. Votre projet a un impact environnemental : nous travaillons activement à vous proposer des solutions plus durables et responsables.

Conception et matériaux

Les lisses et les solives sont conçues en profil C galvanisé d’une épaisseur de 3 mm (acier à haute limite élastique S350).
L’assemblage s’effectue facilement grâce à des boulons M12 de qualité 8.8 et des connecteurs intégrés, évitant l’ajout de cornières.
Les montants en acier de construction S235 (section carrée de 100 mm) sont protégés par une peinture époxy durable après dégraissage par phosphatation.
La stabilité horizontale est assurée par un plancher (aggloméré, bac acier ou caillebotis) fixé par au moins 6 vis autoforeuses par m² pour créer un effet diaphragme.
Le temps théorique de montage (structure et plancher) est estimé à 15 heures pour une personne.

Équipements inclus

L’installation est fournie avec un escalier industriel (hauteur de 2500 mm, largeur de passage utile de 800 mm) équipé de marches galvanisées antidérapantes.
La sécurisation des bords est assurée par 7 mètres de garde-corps industriels de la gamme STOCK (hauteur de 1,10 m).

Normes, sécurité et prérequis

Entièrement dimensionnée selon les Eurocodes, la structure présente un coefficient de sécurité sur la résistance et la stabilité d’au moins 1,5.
L’équipement dispose du marquage CE (UE n° 305/2011) et d’un certificat de contrôle TÜV Rheinland.
L’installation nécessite une dalle en béton d’au moins 13 cm d’épaisseur (sans chauffage au sol), d’une classe de résistance minimum C20/25.

Chaque montant doit obligatoirement être fixé au sol par quatre ancrages.
