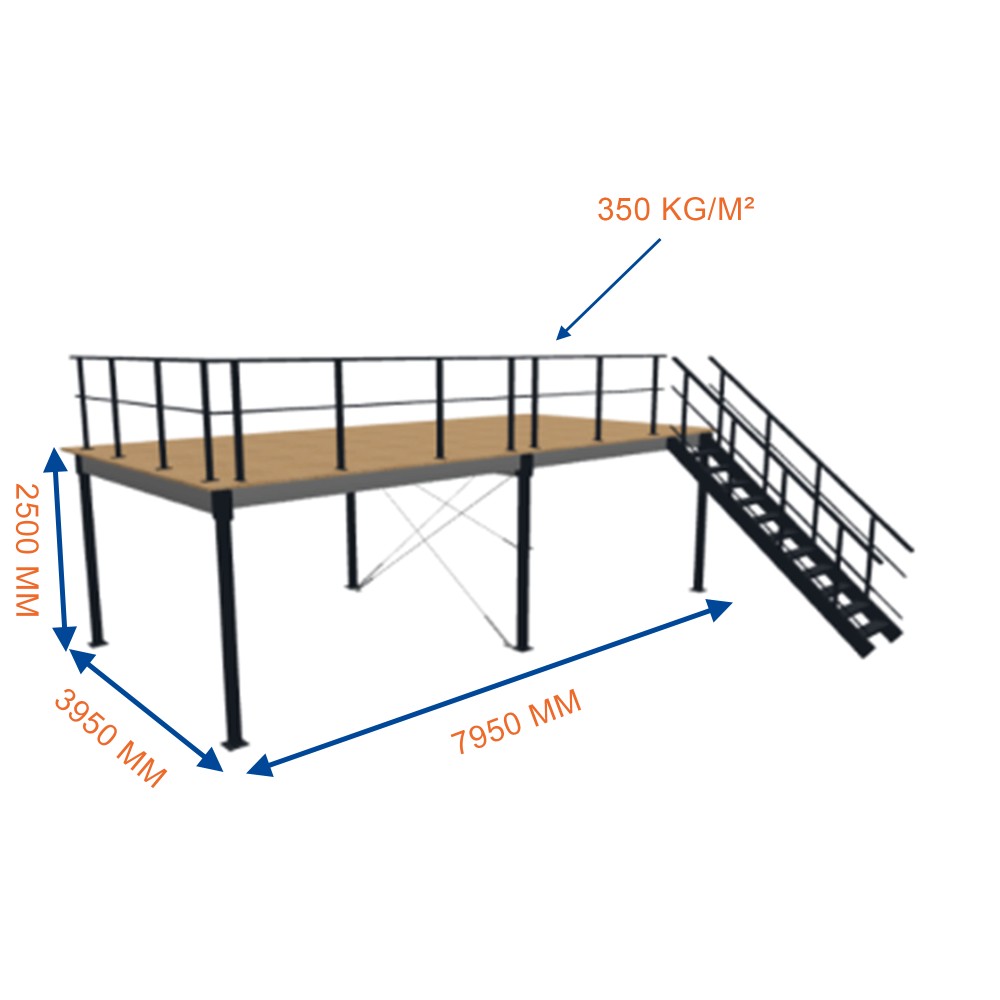

Plateforme mezzanine de stockage industrielle 8 × 4 m – Charge admissible 350 kg/m²

Caractéristiques :

- Longueur en tête de montant hors tout connecteur : 7951 mm
- Longueur au sol hors tout platine : 7950 mm
- Profondeur au sol hors tout platine : 3950 mm
- Profondeur en tête de montant hors tout connecteur : 4000 mm
- Hauteur sur plancher : 2500 mm
- Hauteur minimum sous lisses : 2170 mm
- Hauteur minimum sous solives : 2270 mm
- Entraxe maximal entre solives : 683 mm
- Nombre de contreventements : 2
- Charge de service maximale uniformément répartie : 350 kg/m²
- Charge roulante (Transpalette manuel) : Oui
- Charge maximale par montants : 2844 kg
- Descente de charge maximale par platine : 7.2 kg/cm²
- Empreinte carbone du projet (hors transport) 4935.77 KgCO₂e

Le poids des équipements (hors Plate-forme) tels que éclairage, sprinklage, autres... sont à déduire de la charge de service. Votre projet a un impact environnemental, nous travaillons activement à vous proposer des solutions plus durables et responsables.

Structure et Matériaux :

Lisses et solives : Fabriquées en profil C en acier à haute limite élastique (S350, norme EN 10326), avec une finition galvanisée et une épaisseur de 3 mm. L'entraxe maximal entre les solives est de 683 mm.

Montants robustes : Constitués de profils carrés en acier de construction S235 (100 mm de section, 3 mm d'épaisseur), ils sont recouverts d'une peinture EPOXY durable après un traitement par phosphatation.

Assemblage optimisé : La fixation est assurée par des boulons M12 (qualité 8.8) et des connecteurs intégrés aux solives, permettant une liaison directe sans cornières supplémentaires. Le temps de montage est estimé à 25 heures pour une personne.

Équipements et Sécurité :

Accès et protection : L'installation inclut un escalier industriel (hauteur 2500 mm, largeur utile 800 mm) doté de marches galvanisées antidérapantes, ainsi que 11 mètres de garde-corps STOCK d'une hauteur de 1,10 m.

Conformité certifiée : La structure bénéficie du marquage CE (UE n°305/2011) et est certifiée par le TÜV Rheinland (classe d'exécution EXC 2). Elle est strictement dimensionnée selon les EUROCODES, garantissant un coefficient de sécurité de stabilité d'au moins 1,5.

Contrôles rigoureux : Les méthodes de calcul et les caractéristiques mécaniques sont validées par SOCOTEC et répondent aux recommandations de la fédération européenne de la manutention (FEM 10.2.02).

Prérequis d'Installation :

Dalle béton : L'installation requiert un sol en béton d'au moins 13 cm d'épaisseur, sans chauffage au sol, et d'une classe de résistance minimum C20/25. Quatre fixations par montant sont obligatoires.

Plancher de la plateforme : L'ossature nécessite la pose d'un plancher aggloméré ou d'un bac acier fixé par au moins 6 vis auto-foreuses par m² pour créer un effet diaphragme garantissant la stabilité horizontale.
