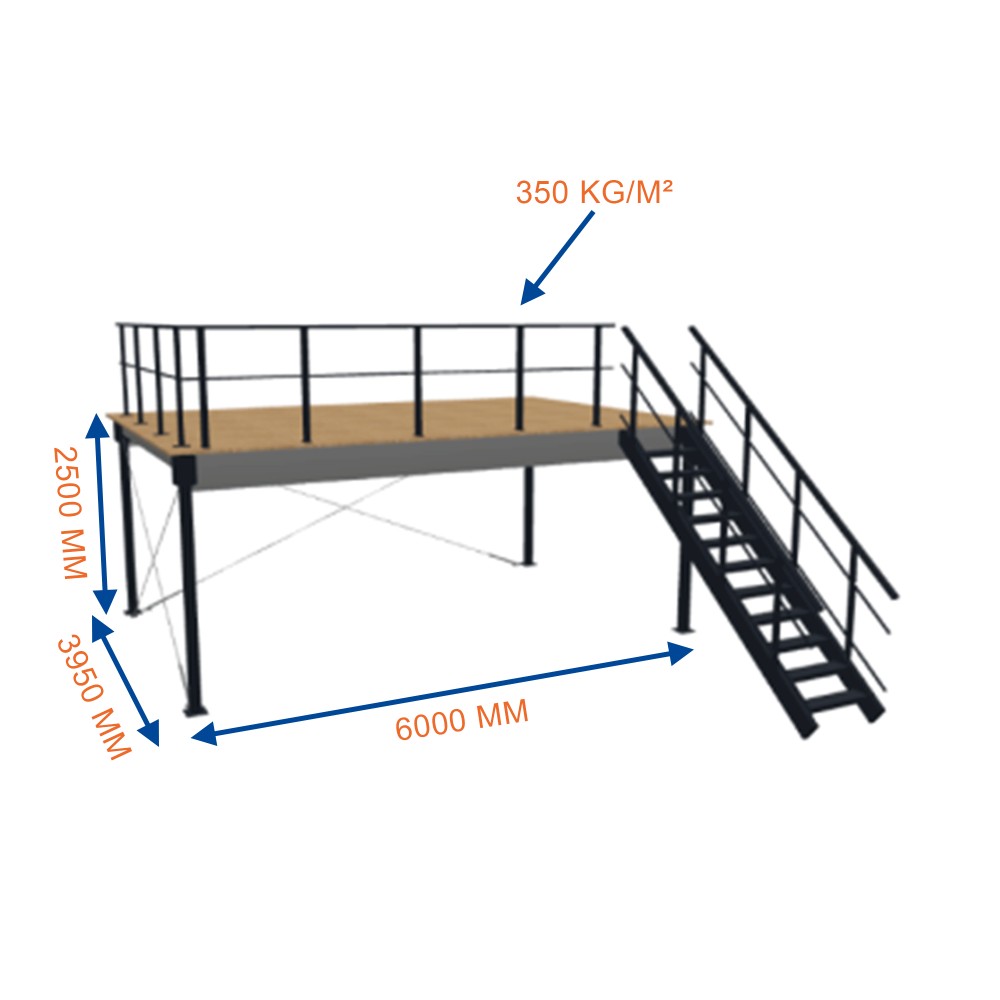

Plateforme mezzanine de stockage industrielle 6 × 4 m – Charge admissible 350 kg/m²

Caractéristiques techniques :

- Longueur en tête de montant hors tout connecteur : 6000 mm
- Longueur au sol hors tout platine : 5950 mm
- Profondeur au sol hors tout platine : 3950 mm
- Profondeur en tête de montant hors tout connecteur : 3951 mm
- Hauteur sur plancher : 2500 mm
- Hauteur minimum sous lisses : 2120 mm
- Hauteur minimum sous solives : 2270 mm
- Entraxe maximal entre solives : 683 mm
- Nombre de contreventements : 2
- Charge de service maximale uniformément répartie : 350 kg/m²
- Charge roulante (Transpalette manuel) : Oui
- Charge maximale par montants : 2118 kg
- Descente de charge maximale par platine : 5.3 kg/cm²
- Empreinte carbone du projet (hors transport) 4935.77 KgCO₂e

Le poids des équipements (hors Plate-forme) tels que éclairage, sprinklage, autres... sont à déduire de la charge de service. Votre projet a un impact environnemental, nous travaillons activement à vous proposer des solutions plus durables et responsables.

Conception et Matériaux

Les lisses principales et les solives sont en profil C galvanisé (acier à haute limite élastique S350).

L'assemblage de la structure est facilité par des connecteurs de liaison directe et des boulons M12 de qualité 8.8.

Les montants de section carrée (100 mm) sont en acier de construction S235 et protégés par une peinture EPOXY résistante.

Le plancher associé (aggloméré, tôlé ou caillebotis) doit obligatoirement être fixé par un minimum de 6 vis auto-foreuses par m² pour garantir un effet diaphragme stabilisateur.
Le temps théorique de montage est estimé à 19 heures pour une personne.

Equipements Inclus

L'accès s'effectue via un escalier industriel d'une hauteur de 2500 mm, offrant une largeur de passage utile de 800 mm.

La sécurité en bordure de plateforme est assurée par 9 mètres de garde-corps de la gamme STOCK.

Normes, Sécurité et Prérequis

La structure est dimensionnée selon les EUROCODES, assurant un coefficient de sécurité sur la stabilité d'au moins 1,5.
L'équipement bénéficie du marquage CE et sa conformité est certifiée par le TÜV Rheinland et SOCOTEC.
L'installation nécessite impérativement une dalle en béton d'une épaisseur minimale de 13 cm (sans chauffage au sol).
Le béton doit présenter une classe de résistance d'au moins C20/25, et chaque montant exige 4 fixations au sol.
