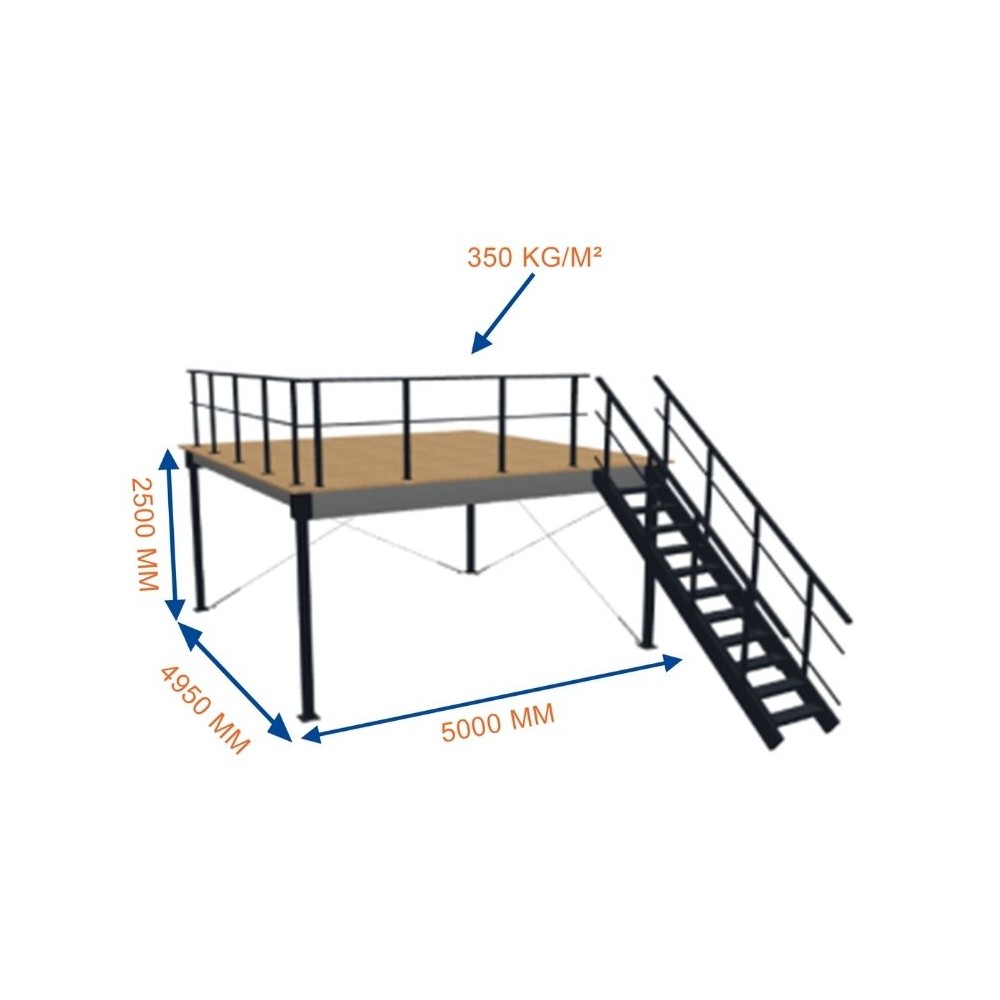

Plateforme mezzanine de stockage industrielle 5 × 5 m – Charge admissible 350 kg/m²

Caractéristiques techniques de la plateforme :

- Longueur en tête de montant hors tout connecteur : 5000 mm
- Longueur au sol hors tout platine : 4950 mm
- Profondeur au sol hors tout platine : 4950 mm
- Profondeur en tête de montant hors tout connecteur : 4951 mm
- Hauteur sur plancher : 2500 mm
- Hauteur minimum sous lisses : 2170 mm
- Hauteur minimum sous solives : 2240 mm
- Entraxe maximal entre solives : 683 mm
- Nombre de contreventements : 2
- Charge de service maximale uniformément répartie : 350 kg/m²
- Charge roulante (Transpalette manuel) : Oui
- Charge maximale par montants : 2204 kg
- Descente de charge maximale par platine : 5.6 kg/cm²
- Empreinte carbone du projet (hors transport) 6726.78 KgCO₂e

Le poids des équipements (hors Plate-forme) tels que éclairage, sprinklage, autres... sont à déduire de la charge de service. Votre projet a un impact environnemental, nous travaillons activement à vous proposer des solutions plus durables et responsables.

Conception et matériaux

Une structure en acier à haute limite élastique conçue pour un assemblage rapide et une robustesse optimale.

Lisses principales et solives (secondaires) :

- Profil en C galvanisé (hauteur 230 à 300 mm, largeur 80 à 95 mm, épaisseur 3 mm).
- Acier à haute limite élastique S350 selon la norme européenne EN 10326.
- Solives équipées de connecteurs directs assurant un gain de temps au montage (sans ajout de cornières ou d'accessoires).

Montants :

- Section carrée 100 mm (épaisseur 3 mm) en acier de construction S235 (normes EN 10025-2 et EN 10219-1).
- Platines soudées (200 x 200 x 10 mm).
- Finition : Peinture ÉPOXY résistante après dégraissage et traitement par phosphatation.

Boulonnerie : Assemblage par boulons M12 SB / EN 15048 qualité 8.8.
Plancher compatible : Nécessite un plancher en bois aggloméré haute densité (fixation minimale par 6 vis auto-foreuses/m² pour l'effet diaphragme horizontal).
Options possibles : caillebotis, tôle larmée ou bac acier + aggloméré.

Équipements inclus

Escalier d'accès :

- Largeur hors tout : 1 014 mm (largeur utile : 800 mm).
- Hauteur : 2 500 mm.
- Équipé de 2 rambardes fixes et de marches à boulonner en tôle galvanisée diamantée antidérapante.

Garde-corps industriels STOCK :

- Longueur totale : 9 mètres.
- Hauteur réglementaire de 1,10 m avec montants espacés de 1,50 m maximum.

Normes, sécurité et prérequis

Conformité et certifications

- Marquage CE : Conforme à la réglementation européenne UE n°305/2011 pour les structures porteuses. Certifié EN 1090-1 et EN 1090-2 (Classe d'exécution EXC 2) sous le contrôle du TÜV Rheinland.
- Calculs de structure : Respect des EUROCODES (flèche max de 1/300ème, coefficient de sécurité minimal de 1,5) et des recommandations de la FEM 10.2.02.
- Organisme de contrôle : Méthodes certifiées par la SOCOTEC.
- Accès et garde-corps : Conformes aux normes EN ISO 14122-3 et NF E 85-015 (usage exclusivement industriel).

Prérequis d'installation (Dalle béton)

- Emplacement : Usage exclusivement intérieur (Température > -10 °C).
- Épaisseur minimale du sol béton : 13 cm minimum (Incompatible avec le chauffage au sol).
- Qualité du béton : Classe minimale C20/25 pour platines 200x200x10 mm.
- Planéité du sol : Défaut inférieur à 5 mm sur 2 m (maximum 20 mm sur l'ensemble de la surface).
- Ancrage : 4 chevilles de fixation obligatoires par montant (Distance minimale de 85 mm par rapport au bord de la dalle ou aux traits de sciage).
